・ルートベクトル

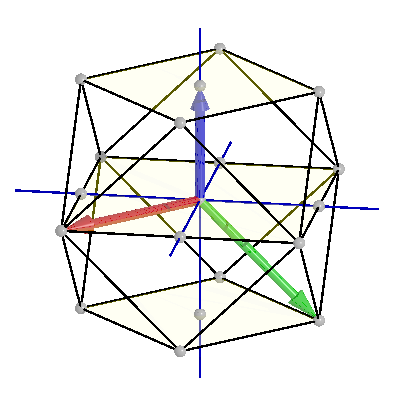

　SO(7)のルートベクトルα₁，α₂，α₃を3次元空間内に表示すると、図のようになる。単純ルートベクトルα₁，α₂，α₃は、それぞれ、赤、緑、青の矢印で表示した。


・基本ウェイトベクトル

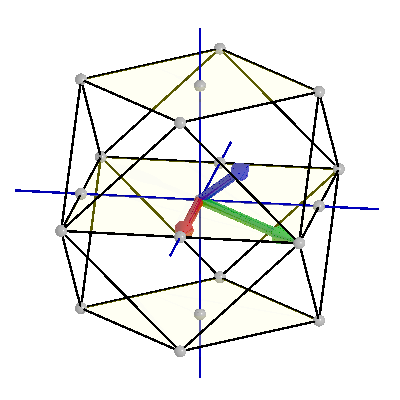

　基本ウェイトベクトル

　ω₁＝α₁+α₂+α₃＝(1,0,0)
　ω₂＝α₁+2α₂+2α₃＝(1,1,0)
　ω₃＝(1/2)α₁+α₂+(3/2)α₃＝(1/2,1/2,1/2)

　は、3次元空間内に表示すると、図のようになる。基本ウェイトベクトルω₁，ω₂，ω₃は、それぞれ、赤、緑、青の矢印で表示した。
